X-STAR CHANNEL 3S-Uw

エックススターチャンネル 3S-Uw

交互点滅可能な3線タイプの単色カラーLEDモジュール


※レールはオプション品です。


3線式の為、交互点滅が可能です。看板のアイキャッチ等に向いた商品です。
交互点滅をする際には調光ドライバー ECO-DRIVERとDC12V電源の組み合わせを推奨しています。

■データのダウンロードについて
ボタン もしくは 文字 をクリックした場合、自動でダウンロードはされません。
必要な項目をクリック後、お客様により端末に保存ください。

商品名承認図取扱説明書スペック
X-STAR CHANNEL 3S-Uw 14mmPDFPDF移動
X-STAR CHANNEL 3S-Uw 50mmPDF
レッド、ブルーは在庫限り商品となります。後継品としてX-STAR CHANNEL 3S-II がございます。
後継品は2線式となり交互点滅ができない仕様となりますのでご了承ください。



商品名 X-STAR CHANNEL 3S-Uw 14mmタイプ
配線ピッチ 14mmタイプ
カラー : 型番 5500K : XC03-UW-14-55
定格電圧 DC12V
消費電力 0.72W/モジュール
本体材質 本体 : ABS樹脂
レンズ : ポリカーボネート
本体重量 9g /モジュール
照射角度 120°
演色性 CRI 85
その他 LED : SMDタイプLED 3灯 (豊田合成)
最大直列接続数 : 50モジュール
カットレンジ : モジュール毎
50モジュール/セット
配線部露出での屋外設置不可
調光可
使用環境 -20℃ 〜 50℃/IP66
定価 28,500円/セット[税別]
保証期間 出荷日より2年間



商品名 X-STAR CHANNEL 3S-Uw 50mm
配線ピッチ 50mmタイプ
カラー : 型番 5500K : XC03-UW-50-55
定格電圧 DC12V
消費電力 0.72W/モジュール
本体材質 本体 : ABS樹脂
レンズ : ポリカーボネート
本体重量 10g /モジュール
照射角度 120°
演色性 CRI 85
その他 LED : SMDタイプLED 3灯 (豊田合成)
最大直列接続数 : 50モジュール
カットレンジ : モジュール毎
50モジュール/セット
配線部露出での屋外設置不可
調光可
使用環境 -20℃ 〜 50℃/IP66
定価 28,500円/セット[税別]
保証期間 出荷日より2年間

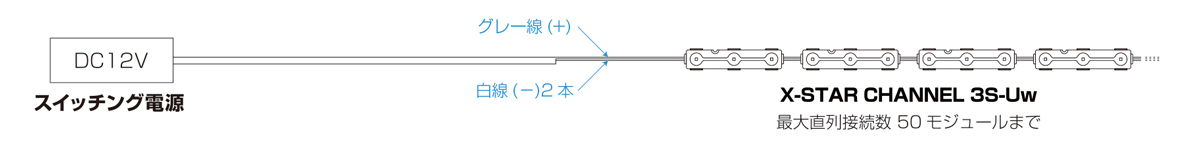

接続例

3s-uw-system
3s-uw_eco_driver



専用取付レール等のオプション
Link_option3

RGBタイプのモジュールもございます。
Link_option43s-uw_photo
