X-STAR CHANNEL 3S-GL

エックススターチャンネル 3S-GL

3s-gl-1

X-STARCHANNEL_3S_GL_size

■データのダウンロードについて
ボタン もしくは 文字 をクリックした場合、自動でダウンロードはされません。(圧縮ZIPデータは除く)
必要な項目をクリック後、お客様により端末に保存ください。

商品名承認図取扱説明書IESデータスペック
X-STAR CHANNEL 3S-GLPDFPDF圧縮ファイルZIP移動

X-STAR CHANNEL 3S-GL HPとX-STAR CHANNEL 3S-GLは異なるLEDを使用している為、
同じ色温度でも視覚的に色味が異なります。
同じ色温度をご使用する場合、同じ空間でのご使用はご注意ください。



商品名 X-STAR CHANNEL 3S-GL

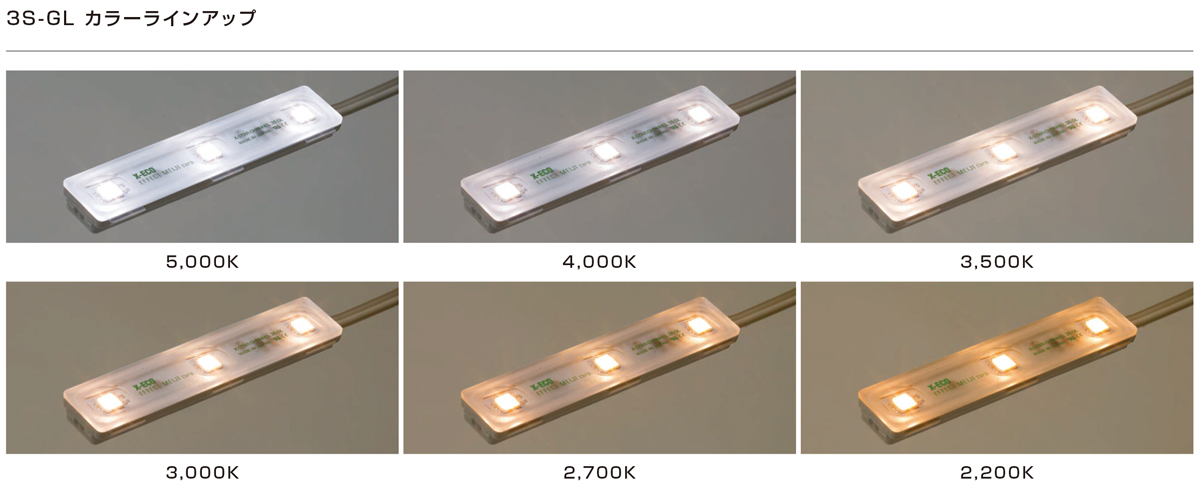

カラー : 型番 5000K : XC03-GL-14-50  廃盤
代替品 : X-STAR CHANNEL 3S-Uw 5500K
4000K : XC03-GL-14-40
3500K : XC03-GL-14-35
3000K : XC03-GL-14-30
2700K : XC03-GL-14-27
2200K : XC03-GL-14-22
定格電圧 DC12V
消費電力 0.83W/モジュール
光束
CRI
5000K : 858 lm/m
( 78 lm/モジュール )
CRI >95
4000K : 836 lm/m
( 76 lm/モジュール )
CRI >95
3500K : 869 lm/m
( 79 lm/モジュール )
CRI >90
3000K : 781 lm/m
( 71 lm/モジュール )
CRI >90
2700K : 803 lm/m
( 73 lm/モジュール )
CRI >90
2200K : 726 lm/m
( 66 lm/モジュール )
CRI >90
本体材質 本体 : アクリル樹脂
レンズ : アクリル樹脂
本体重量 9g/モジュール
照射角度 120°
その他 LED : SMDタイプLED 3灯 (豊田合成)
最大直列接続数 : 50モジュール
カットレンジ : モジュール毎
50モジュール (約4.5m)/セット
配線部露出での屋外設置不可
調光可
使用環境 -20℃ 〜 50℃/IP66
定価 35,500円/セット [税別]
※下記カラー以外
2200K :  37,500円/セット [税別]
保証期間 出荷日より2年間

接続例

3s-gl-system





専用取付レール等のオプション
Link_option3

3s-gl_example
